【产品简介】

GM-S1900嵌入式主板J1900主板

采用 Bay Trail J1900 CPU,主频2.0GHz,功耗低至10W.

一个SO-DIMM DDR3L内存插槽,最大支持8GB

主板集成VGA,HDMI,LVDS显示

8个USB2.0,1个USB3.0,2个RJ45千兆网口

10个RS232串口(COM1可选TTL电平,COM5、COM6可选RS422/RS485)



  • 产品详情
  • 产品规格

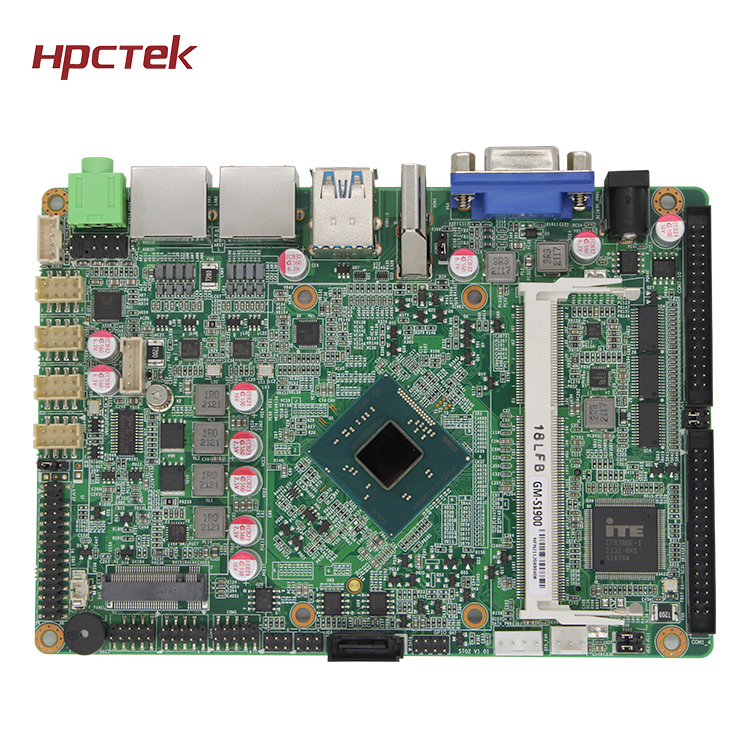

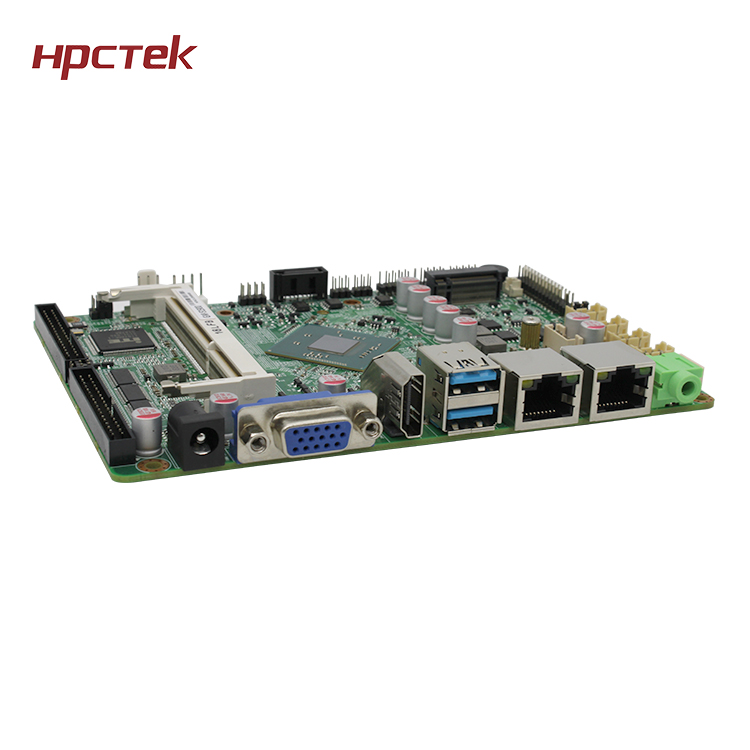

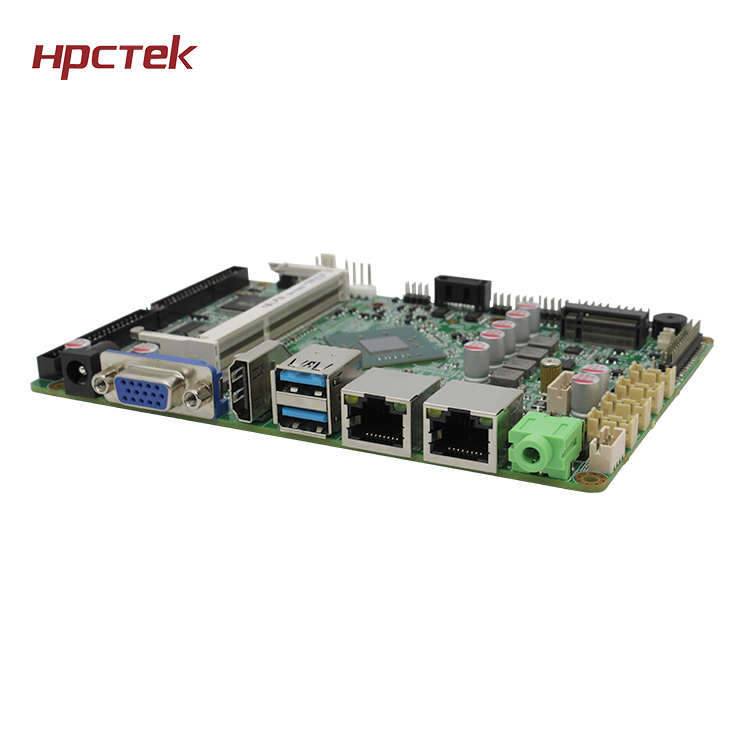

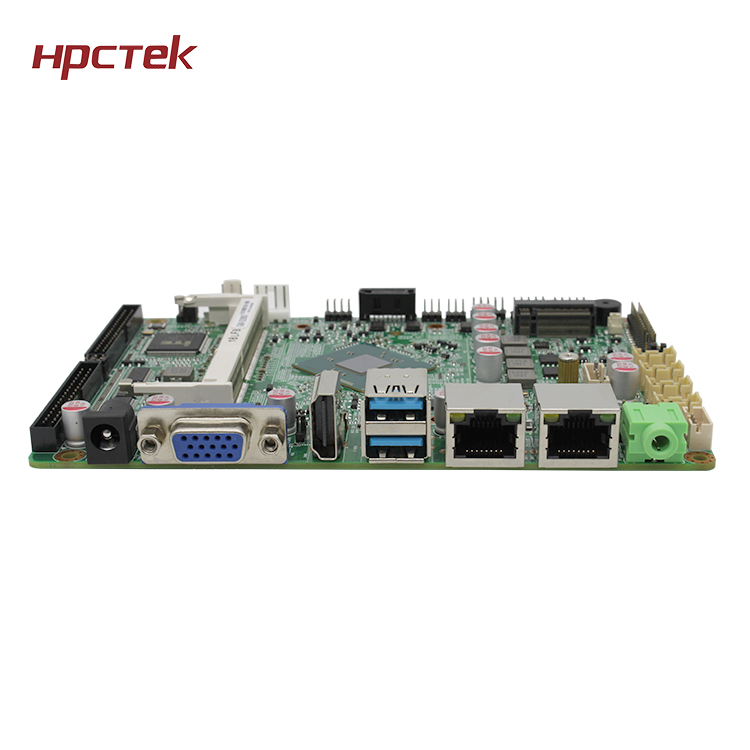

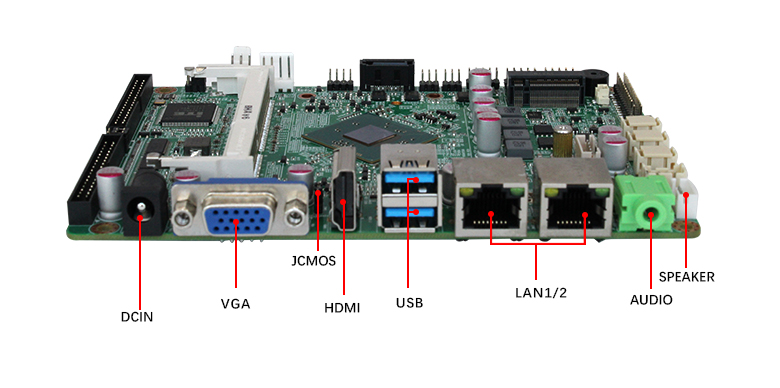

GM-S1900嵌入式主板J1900主板(图1)

GM-S1900嵌入式主板J1900主板(图2)

GM-S1900嵌入式主板J1900主板(图3)

GM-S1900嵌入式主板J1900主板(图4)

GM-S1900嵌入式主板J1900主板(图5)

GM-S1900嵌入式主板J1900主板(图6)

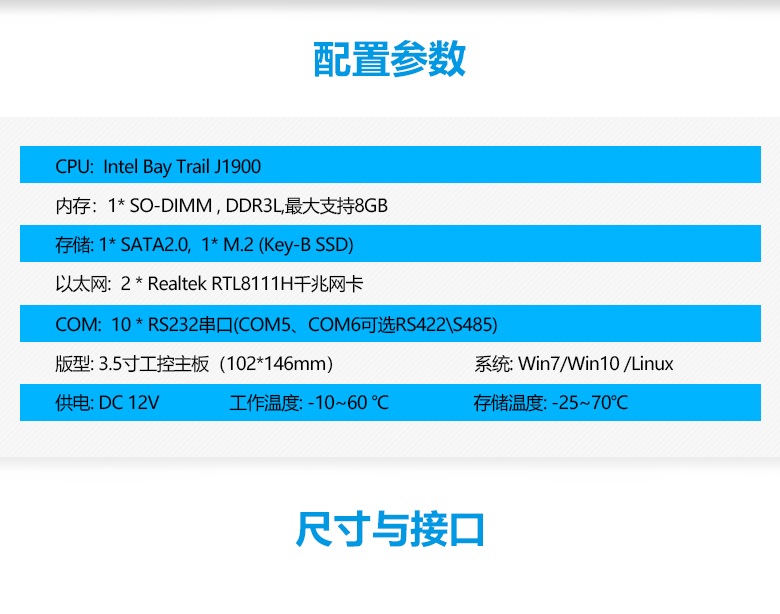

高能计算机GM-S1900产品规格参数

CPU

Intel Bay Trail J1900

内存

1* SO-DIMM , DDR3L,最大支持8GB

存储

1* SATA2.0,  1* M.2 (Key-B SSD)

声卡

ALC269

以太网

2 * Realtek RTL8111H千兆网卡

显示

主板集成显卡,1* VGA ,  1 * HDMI,  1 * LVDS

COM

10 * RS232串口(COM5、COM6可选RS422\S485)

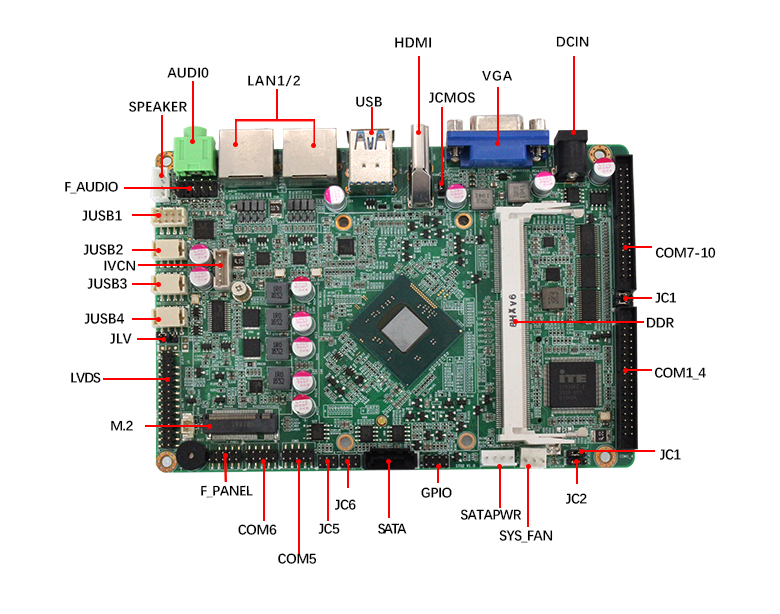

I/O接口

2 * 2x3 PIN排针(2个RS422/RS485)

1 * 2x3 PIN排针(COM1 TTL电平选择)

2 * RJ45单层网口

8 * USB2.0 可选9个,其中JUSB4接口的下排(1/3/5/7PIN)与Minipcie座子的USB2.0信号共用,二选一。选择9个USB2.0时,4G卡不可用,默认JUSB4接口只有一个接口(2/4/6/8PIN)可用

 1 * USB3.0

1 * 3.5mm音频插座(Line out)

1 * 2x5 PIN排针(Line out2, Mic in2)

1 * 1x4 PIN排针(2W功放输出)

1 * Mini PCIE(4G/WIFI)

1* SATA2.0

1* M.2 (Key-B)

1 * 1x3 PIN CPU风扇座子

1* 2x4PIN排针(4路GPIO)

1* 2x5PIN排针(开机+复位+LED)

1 * DC电源插头

版型

3.5寸工控主板(102*146mm)

系统

Win7/Win10 /Linux

供电

DC 12V

工作温度

-10~50 ℃

存储温度

-20~60℃
