【产品简介】

GM-S6200U INTEL I5-6200U主板

板载Intel Skylake-U I3-7100U处理器

支持1路VGA,1路eDP,1路LVDS显示输出

支持10个USB2.0,2个USB3.0,支持6 个RS232 COM

DC 9~36V宽压输入(推荐DC 12V)

广泛应用于车载、智能交通、监控、电力设备、检测设备等领域



  • 产品详情
  • 产品规格

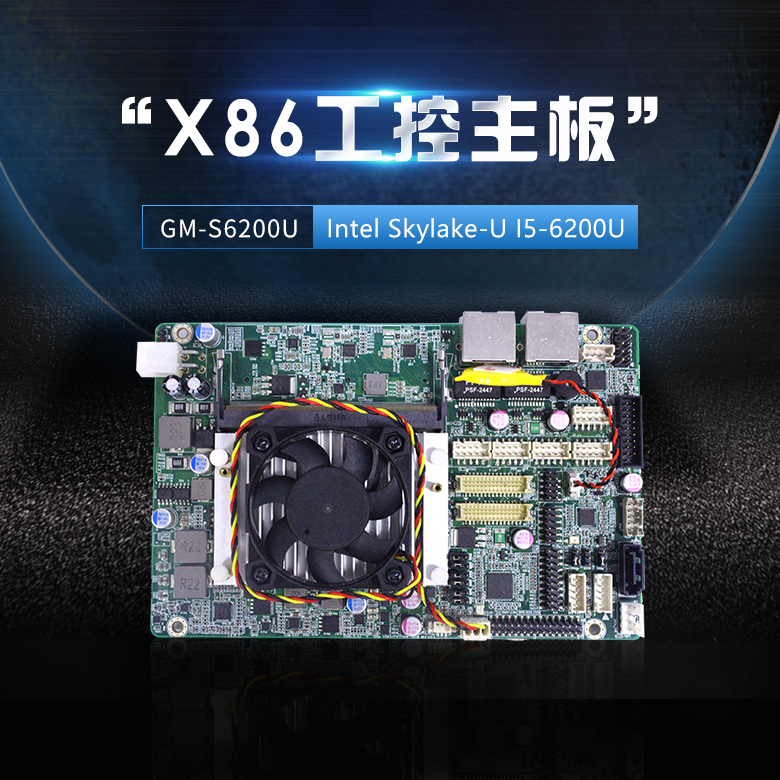

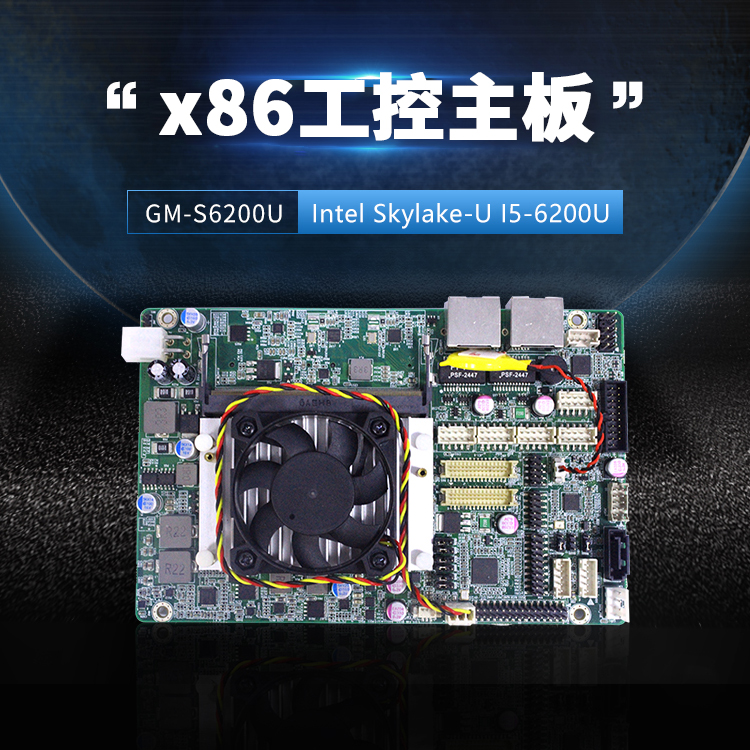

GM-S6200U INTEL3.5寸主板(图1)

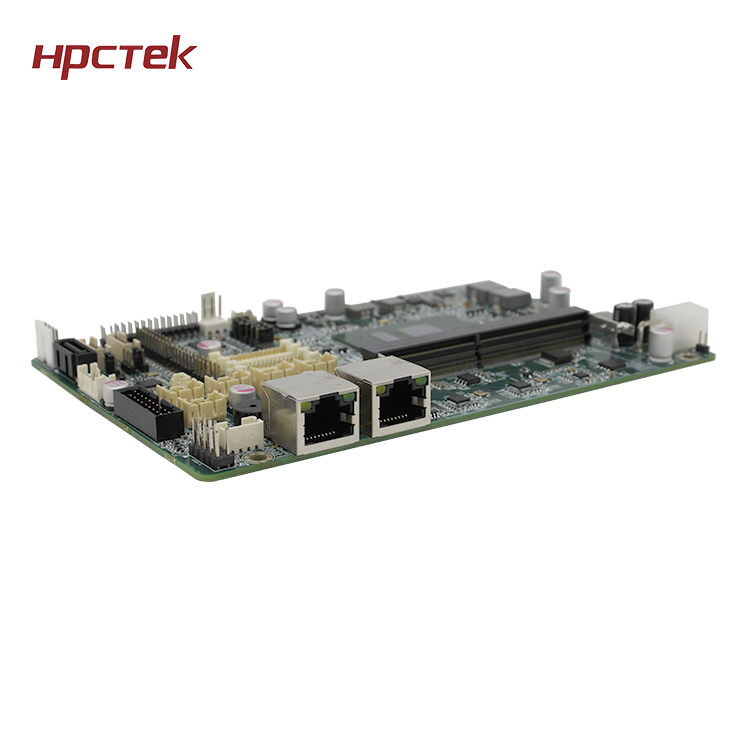

GM-S6200U INTEL3.5寸主板(图2)

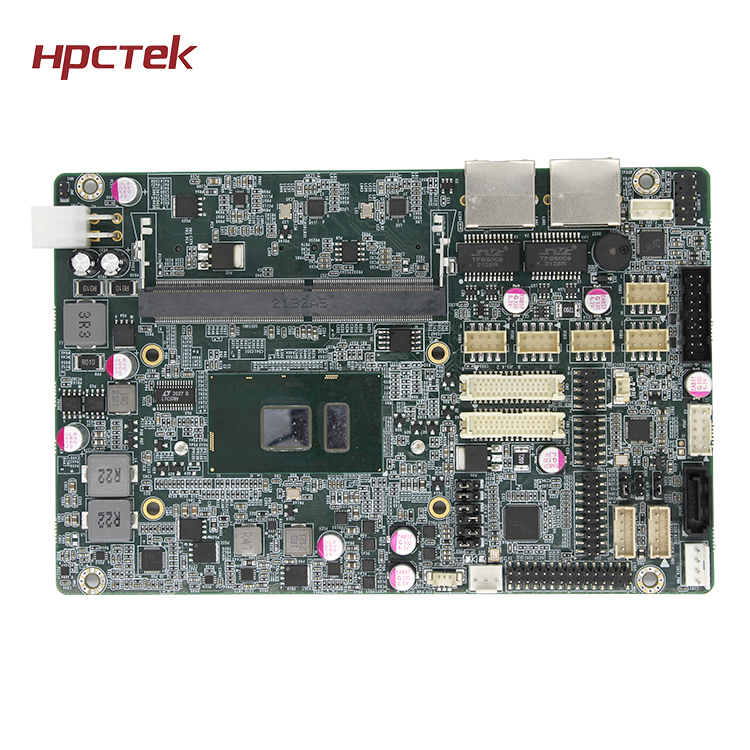

GM-S6200U INTEL3.5寸主板(图3)

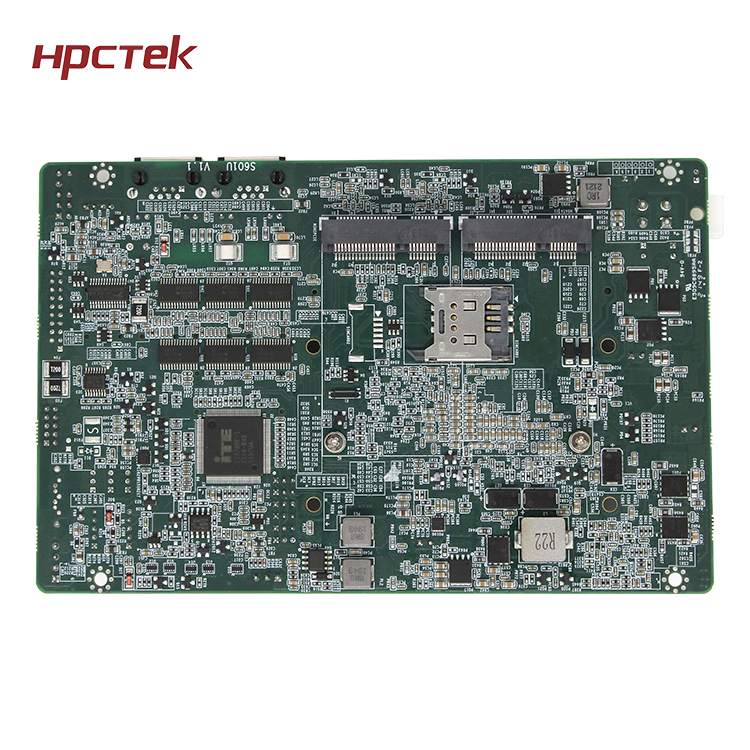

GM-S6200U INTEL3.5寸主板(图4)

GM-S6200U INTEL3.5寸主板(图5)

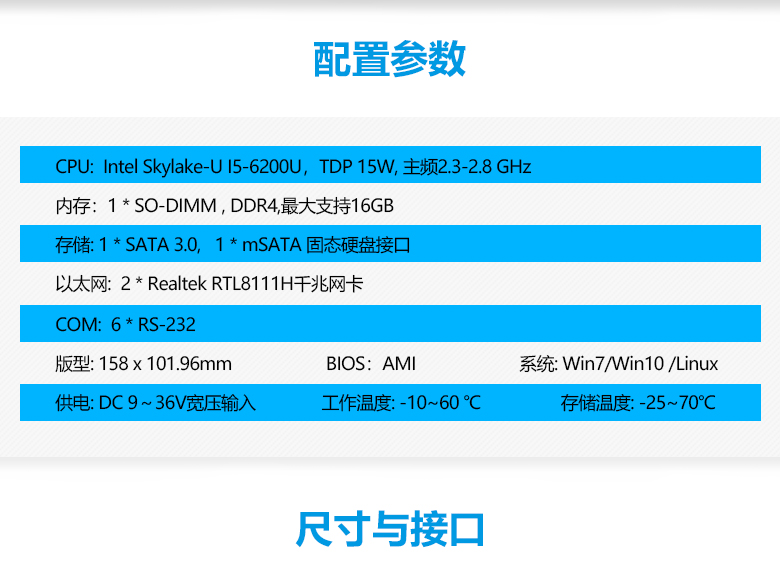

高能计算机GM-S6200U产品规格参数

CPU

Intel Skylake-U I5-6200U,TDP 15W, 主频2.3-2.8 GHz

内存

1 * SO-DIMM , DDR4,最大支持16GB

存储

1 * SATA 3.0,   1 * mSATA 固态硬盘接口

声卡

Realtek ALC269,1 * Line out,  1 * Mic in, 1 * 2W功放输出

以太网

2 * Realtek RTL8111H千兆网卡

显示

CPU 集成显卡,1 * VGA , 1 * EDP,1 * 24Bit 双通道LVDS

COM

6 * RS-232

I / O接口

10 * USB 2.0

 2 * USB 3.0

2 * RJ45网口

1 * 2x10 PIN排针(2个USB3.0)

5 * 2x5 PIN座子(10个USB2.0)

1 * 2x5 PIN座子(VGA接口)

1 * 2x10 PIN排针(eDP接口)

1 * 2x15 PIN排针(LVDS接口)

1 * 2x5 PIN排针(Line out, Mic in)

1 * 1x4 PIN排针(2W功放输出)

2 * 2x15 PIN座子(6个RS232,第1 PIN可以通过跳帽选择DCD或5V)

1* MiniPCIE, 支持WIFI, 3G/4G (配Micro SIM卡座)

1 * 1x3 PIN系统风扇座子

1 * 1x3 PIN CPU风扇座子

1* 2x5 PIN排针(F_Panel)

1* 2x6 PIN排针(GPIO)

1*电源输入座子ATX12V 2x2PIN

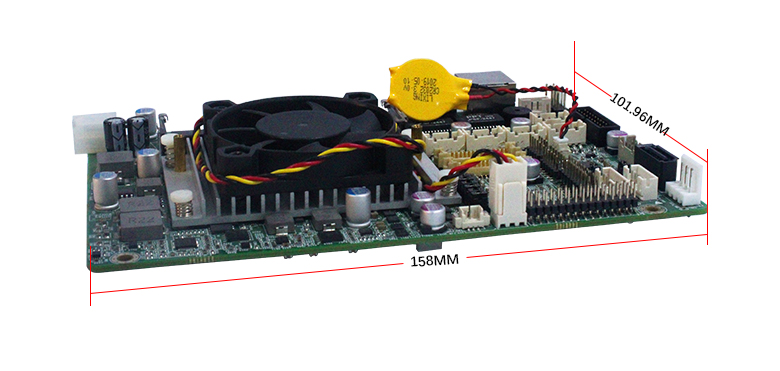

版型

158 x 101.96mm

BIOS

AMI

系统

Win7/Win10 /Linux

供电

DC 9~36V宽压输入(推荐DC 12V)

工作温度

-10~60 ℃

存储温度

-25~70℃
