【高能计算机】国产工控机主板的组成结构与分类

2022-05-25 09:05:40

随着工业的不断发展,市场对工控机的需求不断上涨。起初,工控机只是用于工业生产过程的测量、控制、管理等环节。而伴随嵌入式工控机、工业电脑的衍生,工控机的应用不再局限于工业自动化领域,现已成为自动化设备和信息产业基础设备的核心。






目前国内工控市场,还是国际品牌占据主导地位。但随着市场需求不断上涨,像高能计算机这种国内本土品牌也在不断崛起,逐渐打开市场。那么,在工业自动化的大趋势下,跟随小编一起来了解一下国产工控机主板的组成结构以及其最新的分类吧!



工控主板主要用于工业电脑来帮助处理工业类的项目的专用型主板,是一块由大规模集成电路组成的多层印刷电路板(PCB),是主板中最重要的板卡;是工控机的核心,为CPU、内存、显卡、硬盘及外部设备提供接口和插孔;使用的是低功耗的芯片,用来节省能耗、和长时间操作出现的高温等问题。

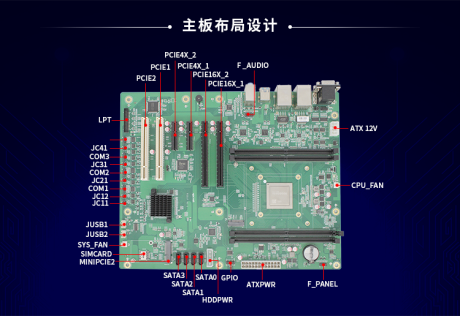

工控机主板硬件组成结构主要有3部分构成,一为芯片部分、二为接口部分、三为插槽部分。



工控机主板的芯片组基本上决定了主板的所有功能,其中CPU的类型,主板的系统总线频率,内存的类型,容量和性能,图形卡插槽的大小由主板决定。工控机接口主要包括:PS/2接口、工控机USB接口、LPT接口(并口)、IDE接口、软驱接口、COM接口(串口)。扩展插槽是工控机主板上的插槽,用于固定扩展卡并将其连接至系统总线,扩展插槽是添加或增强工控机功能的一种方式,扩展插槽的类型和数量是主板的重要指示器。

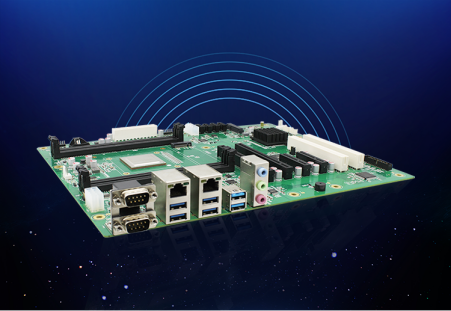

(飞腾D2000八核工控主板P251F)



工控机主板的分类主要有ATX主板、MicroATX主板、Mini-ITX主板三种。

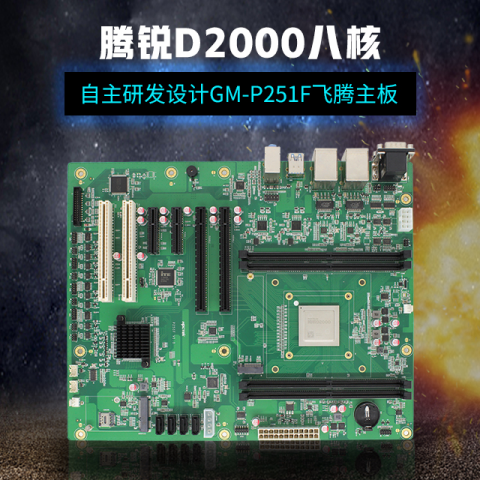

ATX主板:ATX是一种主板规格,由英特尔公司在1995年制定,这是多年来第一次计算机机壳与主板设计的重大改变。比较常见的ATX大母板,大长方形,一般7个扩展槽,尺寸大约是305x244mm,ATX板仍然是当今使用最广泛的板之一,如高能计算机的飞腾D2000八核工控主板就是采用ATX版型。




(ATX版型)



MicroATX主板:常见大正方形,一般4个扩展槽,尺寸大约是244x244mm,MicroATX主板允许四个PCI扩展槽,DIMM插槽为2-3个,从横向减小了主板宽度,其总面积减小约0.92平方英寸。



Mini-ITX主板:Mini-ITX是由VIA定义和推出的一种结构紧凑的微型化的主板设计规范,现阶段以被各家厂商广泛应用于各种商业和工业应用中。它是用来设计用于小空间小尺寸的专业计算机的,如用在汽车、置顶盒以及网络设备中的电脑,但Mini-ITX主板也可用于制造瘦客户机。



在这些工业场合都有工控主板的身影,如工控设备,GPS导航、污水在线监控、空气在线监测、仪器仪表,专业设备控制器,军工,政府机关、电信、银行、电力、车载液晶,监视器,可视门铃,便携DVD,液晶电视、环保设备等。根据需求可以适应宽温环境,可以适应恶劣环境,可以长时间高负荷工作!



更多关于国产工控产品,敬请关注广州高能计算机官网:http://www.gnhpc.com/
