国产主板硬件设计难不难?高能计算机带你了解主板的世界

2022-05-18 09:10:57

芯片对于企业和国家的重要性是不言而喻的,在国家的大力支持下,这两年国产CPU芯片发展的很快,比较出名的有飞腾、龙芯等,尤其以arm架构为基础的飞腾发展的最为迅速;那做国产主板的硬件难不难呢?

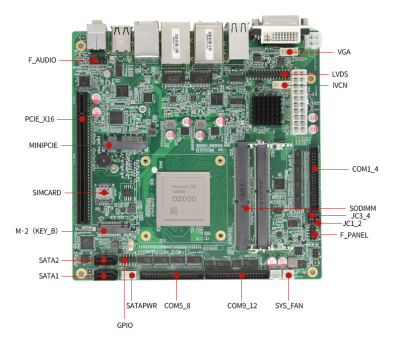

下面将结合高能计算机的飞腾D2000金融工控主板给大家讲讲国产主板的基础知识,我们先来看看实物图。

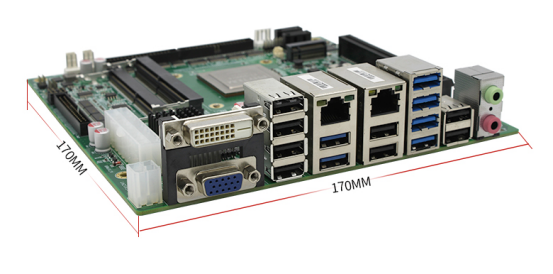

上图是基于国产飞腾D2000八核CPU,主频2.3GHz,功耗25W,主板包含CPU,DDR4内存槽,CPIE槽,USB、LAN,COM以及ATX电源等接口;广泛应用于银行、政务、轨道交通,能源,电力,自助,军工等行业。



典型的主板能提供一系列接合点,供处理器、显卡、声效卡、硬盘、存储器、对外设备等设备接合。它们通常直接插入有关插槽,或用线路连接。主板结构有三个方面,分别是:



芯片组


芯片组(Chipset)是主板的核心组成部分,几乎决定了这块主板的功能,进而影响到整个电脑系统性能的发挥。按照在主板上的排列位置的不同,通常分为北桥芯片和南桥芯片。北桥芯片提供对CPU的类型和主频、内存的类型和最大容量、ISA/PCI/AGP插槽、ECC纠错等支持。南桥芯片则提供对KBC(键盘控制器)、RTC(实时时钟控制器)、USB(通用串行总线)、Ultra DMA/33(66)EIDE数据传输方式和ACPI(高级能源管理)等的支持。


扩展槽


扩展插槽是主板上用于固定扩展卡并将其连接到系统总线上的插槽,也叫扩展槽、扩充插槽。扩展槽是一种添加或增强电脑特性及功能的方法。扩展插槽的种类和数量的多少是决定一块主板好坏的重要指标。有多种类型和足够数量的扩展插槽就意味着今后有足够的可升级性和设备扩展性。



主板平面


主板的平面是一块PCB(印刷电路板),一般采用四层板或六层板。相对而言,为节省成本,低档主板多为四层板:主信号层、接地层、电源层、次信号层,而六层板则增加了辅助电源层和中信号层,因此,六层PCB的主板抗电磁干扰能力更强,主板也更加稳定。




更多关于国产主板相关信息,敬请关注广州高能企业官网新动态:http://www.gnhpc.com/News/
