【产品简介】

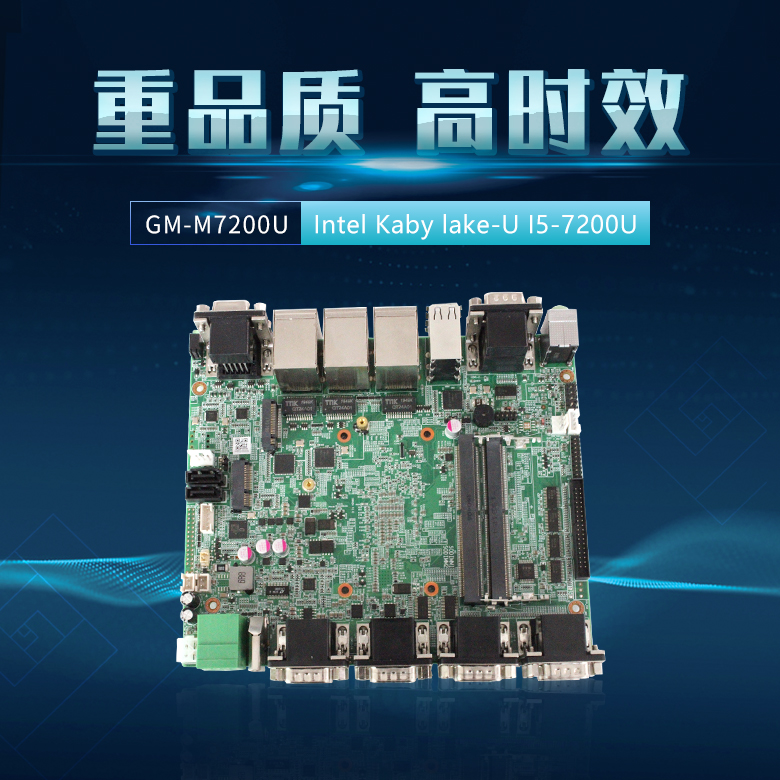

GM-M7200U 嵌入式工控主板

支持Intel Kaby lake-U I5-7200U CPU

支持3路千兆网络接口

支持2路VGA、1路HDMI(可选LVDS)显示输出

支持14个COM,6个USB3.0, 4个USB2.0

DC9-32V电源输入



  • 产品详情
  • 产品规格

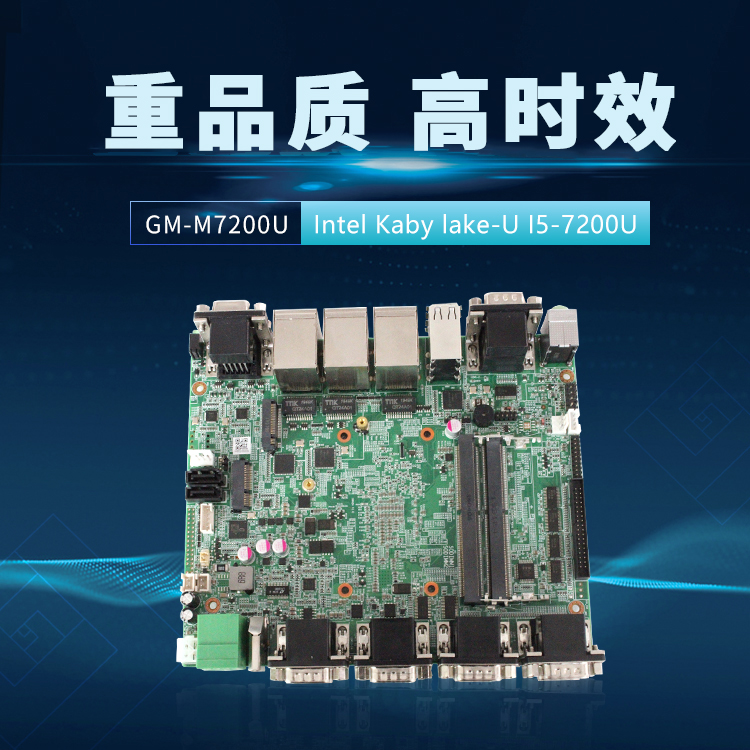

GM-M7200U 嵌入式工控主板(图1)

GM-M7200U 嵌入式工控主板(图2)

GM-M7200U 嵌入式工控主板(图3)

GM-M7200U 嵌入式工控主板(图4)

GM-M7200U 嵌入式工控主板(图5)

GM-M7200U 嵌入式工控主板(图6)

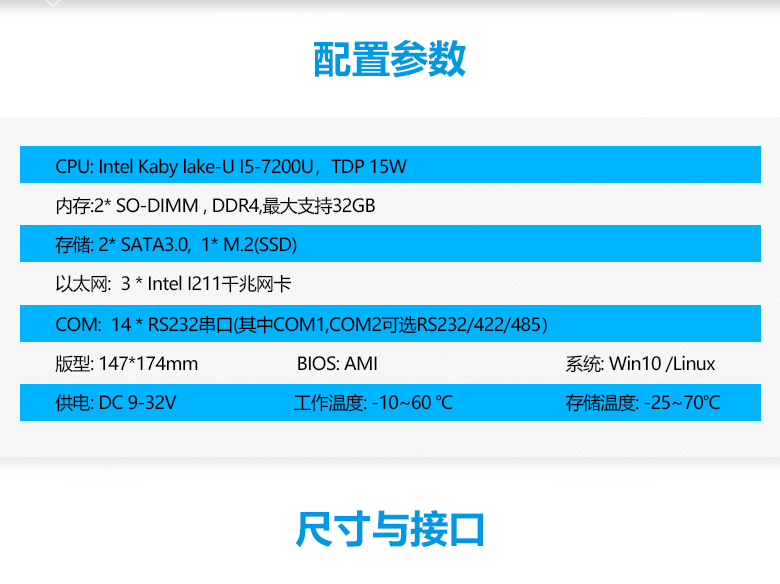

高能计算机GM-M7200U产品规格参数

CPU

Intel Kaby lake-U I5-7200U,TDP 15W

内存

2* SO-DIMM , DDR4,最大支持32GB

存储

2* SATA3.0,  1* M.2(SSD)

声卡

Realtek ALC269 2 * Line out,  2* Mic in

以太网

3 * Intel I211千兆网卡

显示

2 * VGA ,  1 * HDMI/LVDS(HDMI与LVDS二选一)

COM

14 * RS232串口(其中COM1,COM2可选RS232/422/485)

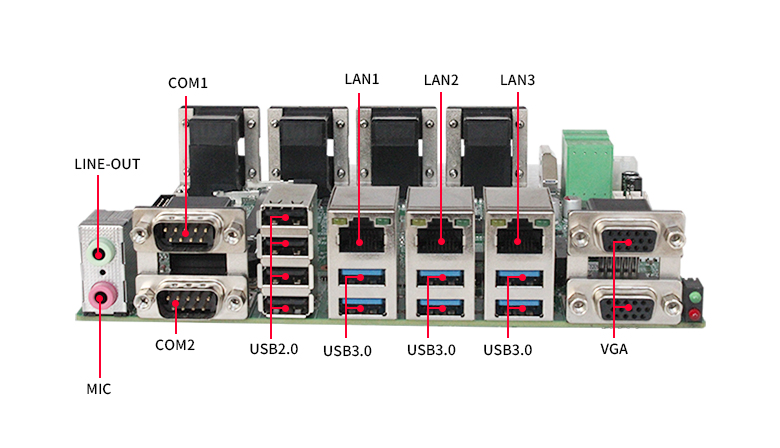

I/O接口

3 * RJ45网口

6 * USB3.0 Type-A接口

4 * USB2.0 Type-A接口

2 * 标准DB15 VGA接口

1 * HDMI 接口

1 * 2x15 PIN排针 LVDS接口

1 * M.2(4G/SSD,B-Key)

1 * M.2(WIFI,E-Key)

1 * 3.5mm音频插座(Line out, Mic in)

1 * 2x5 PIN排针(Line out2, Mic in2)

1 * 8路GPIO

1 * 1x3 PIN系统风扇座子

1 * 1x4 PIN CPU风扇座子

1 * 2x4PIN凤凰端子

1 * 2x2PIN电源座子

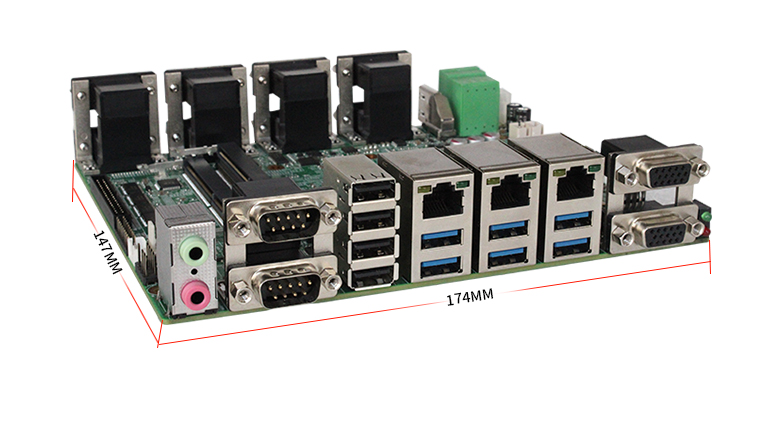

版型

147*174mm

BIOS

AMI

系统

Win7/Win10 /Linux

供电

DC 9-32V

工作温度

-10~50 ℃

存储温度

-20~60℃
