【高能计算机】核心板和底板互联

2025-12-26 08:54:22

     在嵌入式系统开发中,核心板与底板的搭配使用决定了系统的稳定性、扩展性与适配性。尤其是在工业级应用场景中,一款高性能核心板若搭配不当的底板,不仅无法发挥其硬件优势,还可能引发设备故障、数据丢失等严重问题,因此掌握精准的搭配方法至关重要。


【高能计算机】核心板和底板互联(图1)

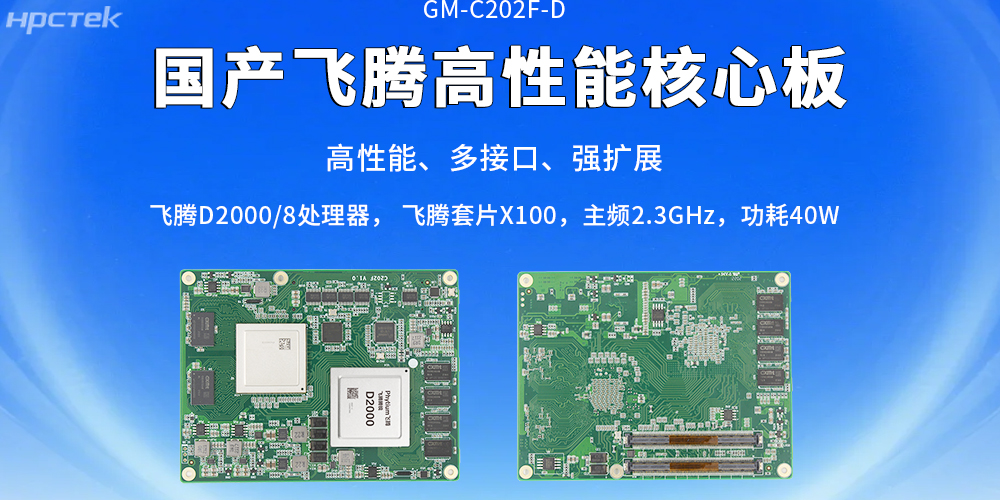

例如高能计算机的主板GM-C202F-D,其作为一款面向高端工控领域的核心板,凭借国产化核心芯片加持、丰富的接口资源及优异的稳定性,广泛应用于能源管控、轨道交通、工业通信等关键场景。


在工控领域,核心板凭借腾锐D2000/8八核CPU+X100桥片的强劲配置,成为能源、轨交、通信等高端场景的优选核心部件。作为系统“大脑”,底板需根据应用需求定制,设计时应匹配核心板的接口布局,包括PCIe接口、电源接口及信号引脚。核心板提供丰富的外设接口,底板需集成相应电路以扩展功能。


【高能计算机】核心板和底板互联(图2)


例如:核心板采用COMe type-6板型(95*125mm),底板也跟着配备对应的COMe type-6插槽,确保物理尺寸与接口引脚完全匹配。同时要确认电气特性,其功耗为40W,底板电源电路需适配这一功率需求,且引脚电压需与核心板定义一致,避免电压不兼容烧毁元器件。


核心板原生支持1个VGA、1个HDMI、1个DP显示通道,4路串口、2路CAN总线,以及4路USB3.0、8路USB2.0接口。若用于能源监控场景,底板需强化CAN总线接口的稳定性,搭配抗干扰电路;若用于轨交显示系统,底板需确保显示接口的信号完整性,可增设信号放大模块;若用于科研通信场景,可选择带Mini PCIE插槽的底板,扩展WiFi/蓝牙/4G模块。避免盲目选择冗余接口增加成本,也防止关键接口缺失影响功能实现。


更多关于国产工控产品,敬请关注广州高能计算机官网:http://www.gnhpc.com/
